一、FB和FC区别

1、FB功能块，带背景数据块 FC——功能，相当于函数；

2、FB，FC块均相当于子程序，既可以调用其它FB，FC块，也可以被OB，FB，FC块调用；

二、FB和FC之间的主要区别

1、FB使用背景数据块作为存储区，FC没有独立的存储区，使用全局DB或M区；

2、FB局部变量有STAT和TEMP，FC由于没有自己的存储区因此不具有STAT，TEMP本身不能设置初始值；

注意：本质上，FB，FC的实现目的是相同的，无论何种逻辑要求，FB，FC均可实现，只是实现方式效率不同，这也和工程师个人编程习惯有关。

三、FB块优点

1、易于移植性，对于相同控制逻辑不同参数的被控对象，只要使用不同的背景DB，同一个FB块就可以方便；

2、多重背景，减少重复工作，提高效率；

3、多次调用时，参数修改方便；

4、有独立的存储区；

四、FC块优点

1、小巧灵活，对于非多次调用的程序更易理解；

2、不占用额外的存储资源；

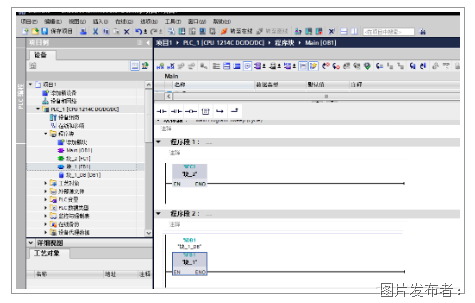

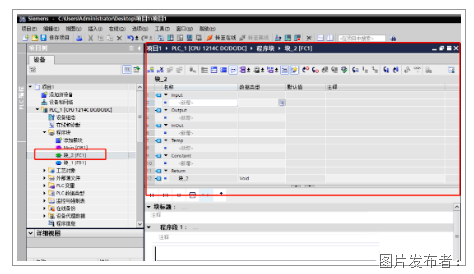

五、FB，FC块管脚定义

1、IN——变量是外部输入的，只能被本程序块读，不能被本程序块写；

2、OUT——是本程序块输出的，他可以被本程序块读写，其他程序通过引脚只能读值不能写；

3、IN_OUT——输入输出变量本程序块和其他程序都可以读写这个引脚的值；

4、TEMP——临时变量，顾名思义是暂时存储数据的变量，这些临时的数据存储在CPU工作存储区的局部数据堆栈（L堆栈）中；

5、STAT——在PLC运行期间始终被存储，S7 将静态变量定义在背景数据块（仅对FB而言，FC和OB无静态变量），当被调用块运行时，能读出或修改静态变量，被调用块结束后，静态变量保留在数据块中；

六、为何定义的FB，FC块，多次调用后程序混乱？

对于，多次调用的程序块，FB块建议更换调用不同的背景DB，FC则需要确保使用的存储地址不重复，即每次调用，块中调用的地址不重复；

七、为何含有定时器或计数器的FB或FC单次调用ok，多次调用时定时器或计数器混乱？

对于多次调用的FB，FC，如为S7定时器，计数器，则需要在IN接口中定义TIMER或Counter，每调用一次FB或FC，均赋不同的定时器或计数器号，如为IEC定时器，计数器，则需要在IN接口定义Block_DB，每调用一次FB或FC，均赋不同的DB块给其中的IEC定时器或计数器；

八、临时变量引起的麻烦

临时变量可以在组织快OB、功能FC和功能块FB中使用，当块执行时它们被用来临时存储数据，一旦块执行结束，堆栈的地址将被重新分配用于其它程序块使用，此地址上的数据不会被清零，直到被其他程序块赋予新值，需要遵循“先赋值，再使用”的原则；

九、有常见的几种情况导致程序运行不正常

1、某个块程序运行时好时坏，其中某个数值或多个数值偶尔不正常。此问题在于，一定遵循“先赋值，再使用”，否则，TEMP的数值在每个扫描周期开始未有明确的赋值，此地址的数值将是随机的；

2、多个块使用TEMP，单独使用任意一个都正常，无法一起正常使用。此问题在于，TEMP未能先赋值，再使用，程序块1的TEMP中的数值并没有清零，而是CPU运行机制调用此地址使用或直接分配给程序块2使用，导致这个TEMP地址并不为0，因此程序混乱，由于内存运行机制并不公开，因此，这一分配过程看起来是随机的，这可能导致，程序多次运行情况下正常，运行一段时间后出现问题，只要遵循“先赋值，再使用”的原则，就可避免；
