说到时间计时是PLC必备指令和程序设计，但如若反之通过倒计时来驱动程序，但定时器都是先设定时间然后到达时间，而不是倒计时功能的操作，如若想要实现该如何操作呢？接下来我就带大家来编写设计如何自定义时间倒计时程序设计。

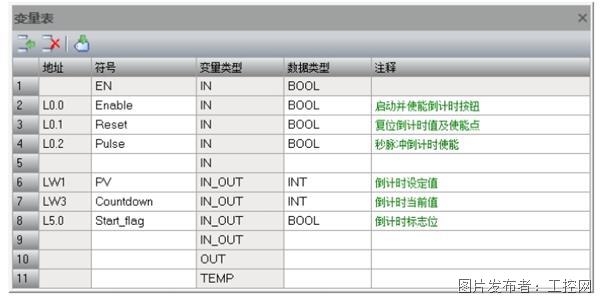

一、编写变量表
按照对应的变量类型和数据类型填写需要的符号名称
二、设计带参数的子程序

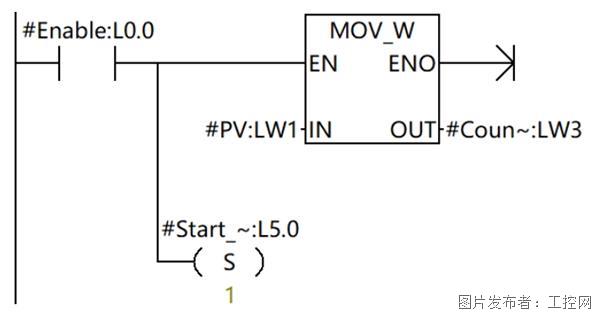

第一步：（启动倒计时并输入倒计时时间输出倒计时标志位）

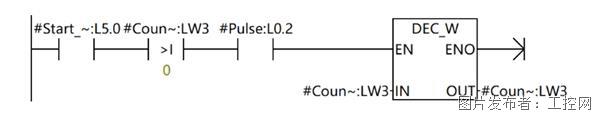

第二步：（开始倒计时同时比较如若设定值小于0或等于0不运行倒计时）

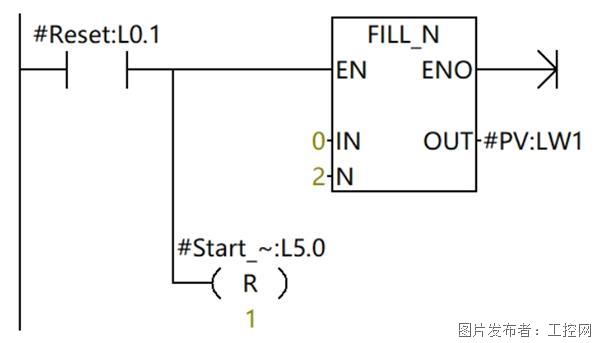

第三步：（按下复位按钮，复位倒计时时间和倒计时标志位）
三、调用子程序

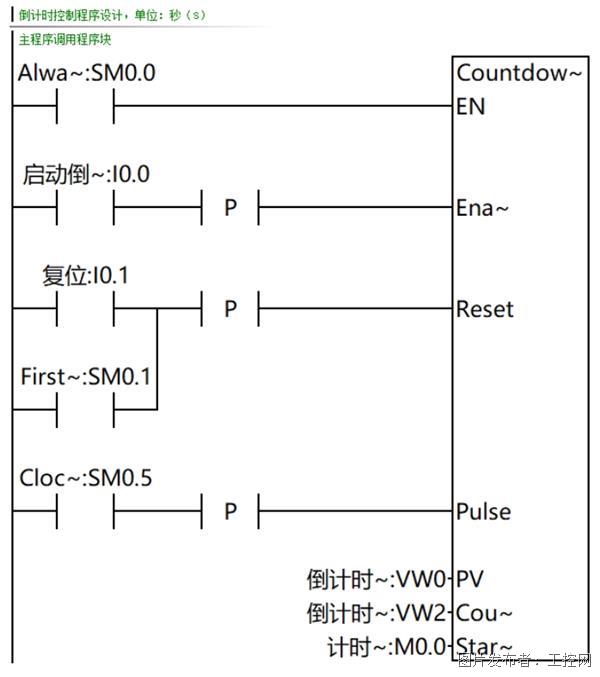

第一步：（在主程序进行调用倒计时子程序，然后填写外部对应的管脚）

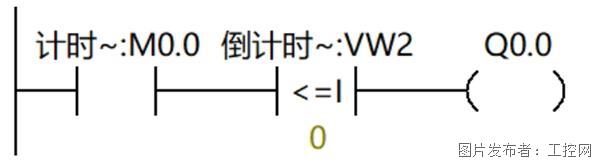

第二步：（当倒计时完成后通过比较指令当倒计时时间等于或小于0时输出Q0.0线圈）

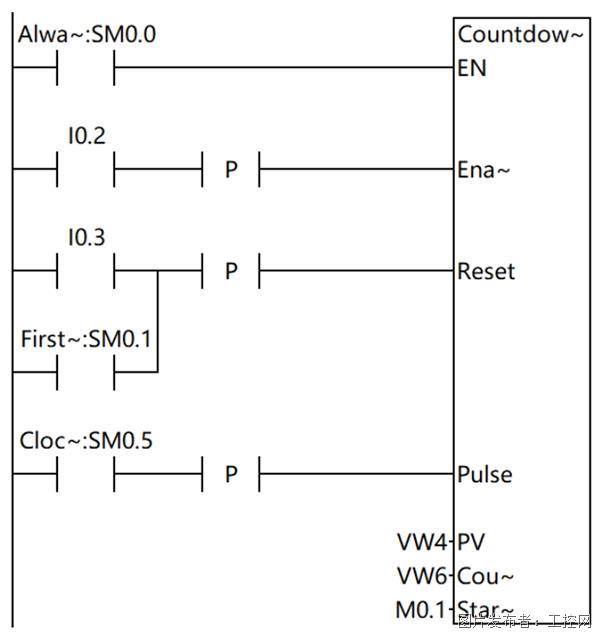

第三步：（进行二次调用多次调用，同时填写外部管脚）

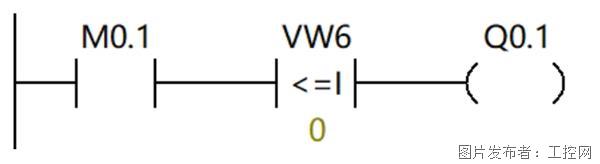

第四步：（当倒计时完成后通过比较指令当倒计时时间等于或小于0时输出Q0.1线圈）
四、演示效果

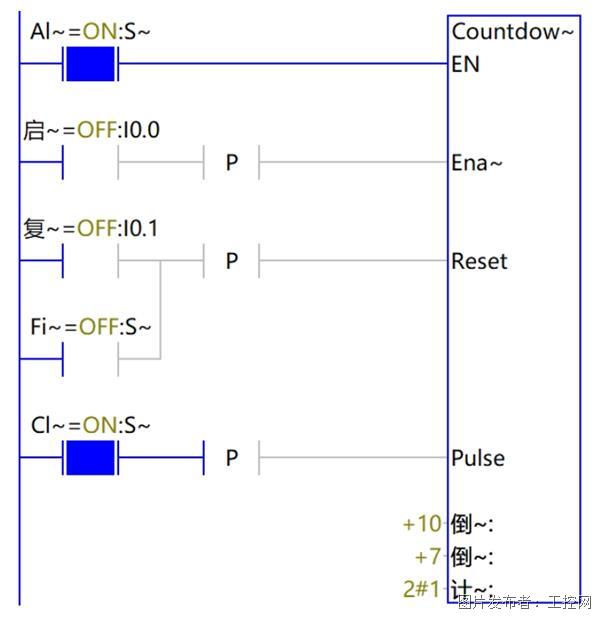

第一步：（在VW0输入需倒计时时间，然后按下I0.0触发倒计时）

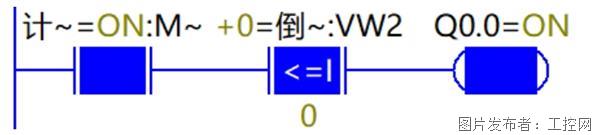

第二步：（倒计时时间到触发Q0.0线圈输出）
